LED-Lampe selber bauen

[Arm]

Hallo,

ich würde gerne eine LED-Lampe selber designen - nun habe ich schon etwas gegoogelt und ein paar Ansätze gefunden, welche zwar allgemein interessant klingen, aber teilweise zu große Spannungsabfälle haben ...

Nun wäre mein Gedanke die mittels PWM zu regulieren. Dadurch sollte der Spannungsabfall geringer werden und somit der Gesamtverbrauch.

Die einfachste Lösung wäre natürlich diese:



Aber die scheint mir ziemlich unsicher zu sein - vor allem würde ich nicht nur eine LED sondern mehrere benötigen, was wiederrum mit dieser Schaltung zu einem höheren Stromverbrauch de facto Mehrkosten führen würde. Würde die LEDs am Liebsten in Serie schalten (ja wenn eine ausfällt, fallen alle aus, würde mir aber noch Gedanken darüber machen ...).

Nun habe ich noch eine Schaltung gefunden:


Stellt sich natürlich wieder die Frage der Leistungsaufnahme ...

Hättet's ihr Lösungsansätze bzw. wie sieht es mit meiner Idee der PWM aus?

LG
Andreas

[Lowrider20]

Von welchen Leistungen spricht man bei deiner Idee?

[ZombyKillah]

Ich bitte dich ein professionelles LED Schaltnetzteil zu verwenden.

Gibt es fix und fertig für alle möglichen Betriebsstöme und mit unterschiedlichen max. Ausgangsspannungen.

Beispiele:
http://www.neuhold-elektronik.at/cat...?cPath=296_313
http://www.conrad.at/ce/de/suggest/led treiber/

[Nightman]

ich hab 5 von dem
Dimmer bei mir in der wohnung seit 1 1/2 jahren im einsatz ohne probleme

und dazu um die leistung zu herhöhen diesen Repeater

[Mobiletester]

@Arm: Deine Schaltungen sind galvanisch nicht vom Netz getrennt. Deswegen musst du, wenn du sie in eine Lampe bauen möchtest, viel Aufwand in eine sachgemässe Isolierung stecken. Viel sicherer, einfacher und billiger ist der Vorschlag von Zomby.
Deine Schaltungen weisen auch kein PWM auf, es sind einfache Netzteile, die die Strombegrenzung mit einem Kondensator realisieren. Die sind für einfache 5mm LED mit 10 bis 20 mA Stromaufnahme gebaut.
Wenn Du Hochleistungs LED verwendest, und nur solche machen meiner Meinung einen Sinn, dann vergiss die Kühlung nicht!

[Arm]

Ja deswegen wollte ich die Schaltungen ja auch nicht verwenden, da sie keine PWM realisieren ...

Ich hätte eigentlich bis maximal 20 LEDs (20000mcd) verwendet und mittels einer Streulinse die Lichtausbeute erhöh.

@Lowrider20: zirka 20 LEDs, also zirka 1,5-max. 2W

bezgl. eines Fertigkaufs habe ich mir auch schon Gedanken gemacht, aber ich hätte gerne eine Einheit in der Aussparung für einen Trafo eingebaut und damit dann gleich 4-5 Birnen versorgt ... Und die Links führen teilweise zu einfachen 24V-->5V Wandlern oder wären nur für eine geringe Anzahl an LEDs geeignet.

Dieses Model wäre aber interessant:
http://www.neuhold-elektronik.at/cat...oducts_id=2036

Stellt sich halt mir die Frage, wie es da mit der Isolierung usw. aussieht? Und mit 10V kann ich entweder 3 meiner LEDs in Serie oder mit den 350mA 17 parallel betreiben.

[Lowrider20]

Lies dich mal genauer in die Materie LED ein. Denn alleine dein Gedanke an Parallelschaltung von Leds verrät schon viel über mangelndes Wissen.

Bin in dem Bereich kein Guru, aber eine Led mag eine Konstantstromquelle.

[Arm]

Warum sollten LEDs nicht parallel geschalten werden? Mach ich schon seit Monaten und diesbezüglich noch keine Probleme gehabt.

Eine LED zieht sowieso nur soviel Strom, wie sie benötigt. Gefährlich wäre es, wenn die Spannung nicht reguliert wäre, denn durch eine höhere Spannung wird auch ein höherer Strom gezogen.

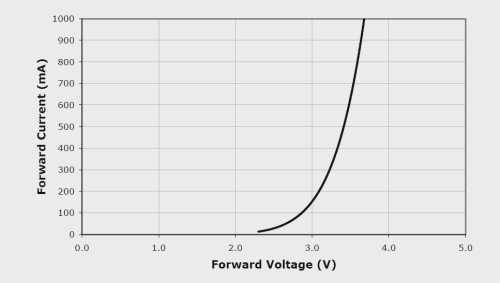

Hier sieht man's ziemlich gut.

Es kann nur sein, dass, wenn eine LED ausfällt, dadurch der Stromverbrauch geringer wird, de facto wird auch der Stromabfall am Vorwiderstand geringer. Dies kann aber auch nur passieren, wenn man nur einen Vorwiderstand für alle LEDs verwenden würde, als für jede einzeln.

ok kann nicht nur dann passieren, denn dann wird der Spannungsabfall wieder ein anderer - aber es würde sich nicht so vehement auswirken. Man sollte eine LED ja auch nicht auf Imax betreiben.

[ZombyKillah]

Zitat von Arm

Eine LED zieht sowieso nur soviel Strom, wie sie benötigt. Gefährlich wäre es, wenn die Spannung nicht reguliert wäre, denn durch eine höhere Spannung wird auch ein höherer Strom gezogen.

Hier liegt dein Irrtum.
Die Strom-Spannungskurve welche du angegeben hast, zeigt, dass bei geringen Spannungsunterschieden bereits hohe Stromunterschiede sein können.

Aus diesen Grund wird bei Power-LEDs üblicherweise der Strom konstant gehalten ... die Spannung kann pro LED von 2,1-3,6V schwanken.

[Lowrider20]

Davon ging ich aus bei der Erwähnung der Parallelschaltung von Leds, daß ein gemeinsamer Vorwiderstand verwendet wird. Und dann steigt die Stromaufnahme pro Led bei Ausfall mind. einer. Da ist nix mit "Eine LED zieht sowieso nur soviel Strom, wie sie benötigt."
